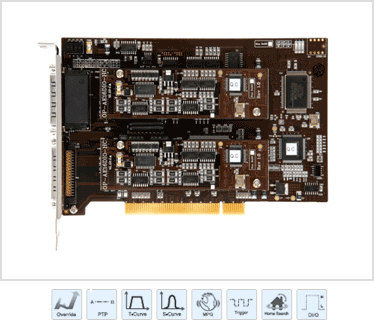

TMC-AA432P

|▶ 특징
4축 펄스 출력형 모션 제어 보드
Trapezoidal and S-curve 속도 프로파일 생성
위치 결정 펄스 수, 연속 펄스 기능
10가지의 원점 복귀 기능
28bit Up/Down Encoder Counter 내장
속도 및 위치 Override 기능
위치 비교 Trigger 출력 기능
다양한 인터럽트 소스 제공
소프트웨어 리미트. 링 카운트, 디지털 필터 기능
범용 입출력 최소 0 Channel 부터 24 Channel 제공(옵션)
과전류 보호 회로 내장
MotionComposer 소프트웨어 제공

|▶ Specification
ITEM
DESCRIPTION
Number od controllable axes
4 axes
ASIC LSI
MCX302
Internal reference clock
16MHz
Pulse rate setting range
1 PPS ~ 4,000,000 PPS
Position pulse setting range
-134,217,728 ~ +134,217,727 pulses
Up/down counter counting range
0 ~ 268,435,455 or -134,217,728 ~ + 134,217,727
Velocity profiles
Constant, Trapezoidal and S-Curve velocity profile
Pulse output options
CW/CCW, OUT/DIR
Mechanical signal input pins(Photo-Coupler)
±LMT, ORG
Servo Interface I/O pins (Photo-Coupler)
Input : ALM and INP Output : RST, C.CLR and SON
Encoder signal input pins (Photo-Coupler)
EA/EB and EZ
Manual Pulse signal input pins
MPG_A and MPG_B
Position compare output pin
CMP
Motion driving the output pin
DRV
PCI Local bus interface
32bit PCI bus, Rev. 2.1, 33MHz
Connectors

3 * 68-pin VHDCI-type connector
5V Slot power supply (input)
+5V DC±5%, 1000mA Max
Operation temperature
0℃ ~ 50℃
Storage temperature
20℃ ~ 70℃
Humidity
10% ~ 80% Non Condensing
Dimension
174.6 (W) mm X 106.7 (L) mm

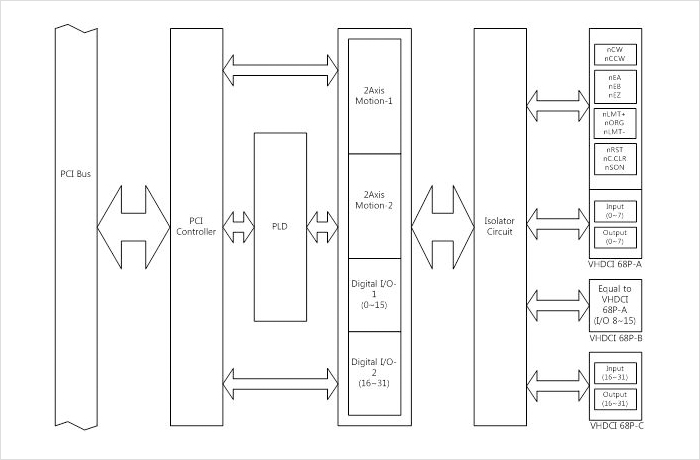

|▶ 블록도

|▶ Connector

|▶Accessories

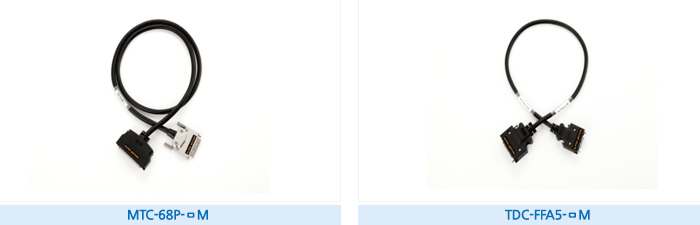

Terminal Block

Cable

< A형 >
MTC -
ㅁ
68P -
ㅁM
- Sㅁ
Motion Terminal Cable
빈칸:Cable 1개
D:Cable 2개
Cable 내부 선 수
Cable 길이
(0.5M 단위)
특수 Cable일 때만 붙임

< B형 >
TDC - ㅁ ㅁㅁㅁ - ㅁM - Sㅁ
Terminal Driver Cable 빈칸:Cable 1개
D:Cable 2개		 Servo Driver 제조사 Cable 길이
(0.5M 단위)		 특수 Cable일 때만 붙임
* 모든 서보 드라이버 케이블 제공
