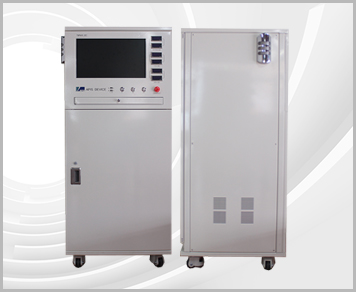

| AC Power Monitoring System |
| |
|
|▶
개요 |
1) |
AC
Power Monitoring System 은 AC 부하 변동사항을
측정하여 Set 의 전류 or 전력량을 Monitoring 하여
Fail Mode 를 검출하는 장비. |
2) |
20
Port 를 동시에 Test. |
|
|
|
| |
|▶
특징 |
1) |
AC Power
Chattering 제어(횟수 설정, On/Off Interval 설정)가
가능. |
2) |
연속시험횟수 :
1~500회까지 설정 가능, On/Off Interval 설정은 On Time/Off
Time 각각 1~600초 설정 가능. |
3) |
Metering
- 누적 Load 측정치는 별도 Data 파일(Log)로 Client PC에
저장.
- Load 측정 치는 실시간 Live View 로 Client PC 에서
확인 가능. |
4) |
2 Channel
의 Cam 을 연결하여 불량 발생 시 촬영 가능. |
|
|
| |
|
| ITEM |
CONCEPTION |
REMARK |
|
Port Quantities
|
Full 20 Port Rack Mount Type |
1 Load Meter : 5 Load Control |
| Rack SIZE |
600(W) X 700(D) X 1,200(H) |
PC + Load Meter Mount |
| Major part
|
Rack case , Client PC , Load meter 4set
Camera 2set , Monitor ,
1 Port Inner Plug &Socket Assembly Cable 20 set
|
Equipment Base
Load meter |
| Use Power |
110 / 220 1phase 50,60 HZ |
Requirement Work Power |
| Input Power |
AC132V, AC262V, 60Hz |
User optional
|
| Output Power |
Input bypass Use Test & Measurement |
|
| protective function |
1st Emergency Stop , Emergency Alarm |
|
| Output Port |
1 Device Port Channel 독립 전원 Driving |
Metering Board 에서
각 port 별
1:1 Measure , on/off |
|
|
|
| |
|
