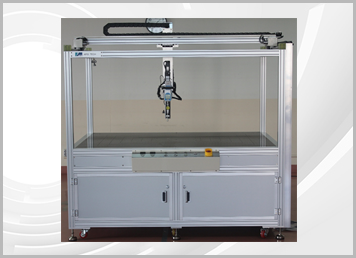

| Panel 면압 강도 측정 장비 |
| |
|
|▶ 개요 |
Panel에 일정한 속도/각도로 가압하고 Crack이 발생되면 가압을 멈추고 Peak치를 측정하는 장비
|
|▶ 특징 |
| 1) |
Push-Pull Gage를 이용하여 Panel면을 일정한 속도로 가압하고 Crack이 발생되면 멈춤.(Peak치 측정가능) |
| 2) |
수동 동작이 용이 하며 측정 위치에서 미세 제어 가능. |
| 3) |
Curved 측정 시 Push 각 90도 유지 가능. |
| 4) |
Index 속도 조절 가능.(1~ 5단계) |
| 5) |
Support Block 및 Clamp Block 사용 으로 Panel 고정이 용이. |
|
|
|
| |
|
ITEM
|
CONCEPTION
|
REMARK |
|
장비 Size |
2100mm(L) X 1400mm(W) x 2035mm(H) |
|
적용 인치 |
23” ~ 70” Open Cell , Flat , Curved
|
|
공급 전원 |
220V AC
|
|
Curved 곡률 반경 |
1500R , 1800R(32”이하) / 3000R,4200R(32”이상)
|
|
수직 가압 허용 각도 |
90 ± 2º
|
|
가압 하중 |
5kgf ~ 25kgf
|
정밀도:0.1kgf , 허용 오차 2% |
가압 속도 |
최소0.1mm/s , 최대 20mm/s 이상
|
정밀도 0.1mm/s |
|
|
|
| |
|
